Vous ouvrez votre tableau électrique, et là, c'est le drame : des fils bleus, des fils rouges, des fils verts, des fils jaunes… et vous n'avez pas la moindre idée de ce que chacun signifie. Vous êtes loin d'être le seul. En 2026, avec la généralisation des normes NF C 15-100 et l'essor des installations domotiques, une erreur de câblage peut coûter cher – très cher. J'ai passé des années à dépanner des installations où un simple fil mal branché avait fait sauter tout le circuit. La bonne nouvelle ? Une fois que vous maîtrisez le code couleur, vous gagnez en sécurité et en autonomie. Dans cet article, je vais vous montrer exactement comment lire ces couleurs, pourquoi elles sont cruciales, et les pièges à éviter absolument.
Points clés à retenir
- Le code couleur des fils électriques est défini par la norme NF C 15-100 en France, mise à jour régulièrement – la dernière version date de 2022, mais les règles restent stables.
- Le fil de phase (sous tension) est généralement rouge, marron ou noir ; le neutre est toujours bleu clair ; la terre est vert-jaune.
- Ne jamais confondre le fil de terre (vert-jaune) avec un conducteur actif – c'est l'erreur la plus fréquente et la plus dangereuse.
- Les couleurs peuvent varier sur les installations anciennes (avant 1970) – un contrôle au multimètre est indispensable.
- En 2026, l'utilisation de fils multicolores pour la domotique et les circuits spécialisés (comme les panneaux solaires) impose une vigilance accrue.
Le code couleur de base en 2026
Franchement, si vous retenez juste trois couleurs, vous êtes déjà largement en sécurité. Le code couleur français, défini par la norme NF C 15-100, est simple : chaque conducteur a une couleur dédiée. Mais attention, ce n'est pas universel – en Belgique, par exemple, le neutre peut être gris, et au Royaume-Uni, les codes diffèrent encore.
Voici le tableau récapitulatif que j'utilise sur tous mes chantiers depuis 2020 :
| Conducteur | Couleur standard (France) | Rôle | Attention |
|---|---|---|---|
| Phase | Rouge, marron, noir | Transporte le courant sous tension (230 V) | Ne jamais toucher sans avoir coupé le disjoncteur |
| Neutre | Bleu clair | Retour du courant vers le tableau | Peut être sous tension si le circuit est mal équilibré |
| Terre | Vert et jaune (bicolore) | Protection contre les fuites de courant | Obligatoire sur tous les circuits depuis 1991 |
| Fil de commande (va-et-vient) | Violet, orange, gris | Pour les interrupteurs et télérupteurs | Variable selon les installations |
Un détail que j'ai appris à mes dépens : le fil neutre bleu clair n'est pas toujours inactif. En 2026, avec la multiplication des appareils électroniques (chargeurs, box internet, etc.), le neutre peut transporter un courant résiduel. Ne le considérez jamais comme "mort" sans l'avoir vérifié.
Les couleurs des fils par type de circuit
Les couleurs ne sont pas les mêmes selon que vous travaillez sur un circuit d'éclairage, une prise de courant ou un circuit spécialisé (comme un four ou une pompe à chaleur). J'ai fait l'erreur, une fois, de brancher un fil marron de phase sur un circuit de terre dans une vieille maison – résultat : un disjoncteur qui sautait toutes les heures. Depuis, je vérifie systématiquement.
Circuit d'éclairage
Dans un circuit d'éclairage classique, vous avez généralement trois fils : la phase (rouge, marron ou noir), le neutre (bleu) et la terre (vert-jaune). Mais attention : si vous installez un variateur ou un détecteur de mouvement, un fil de commande supplémentaire (souvent violet ou orange) peut être nécessaire. En 2026, les variateurs connectés (comme les modèles Zigbee) utilisent parfois un fil blanc pour le signal – ce n'est pas normalisé, donc vérifiez toujours la notice.
Circuit de prises de courant
Pour une prise standard, le code est identique : phase, neutre, terre. Mais un conseil que j'ai appris en dépannant une cuisine : les prises de courant situées près d'un point d'eau (évier, lavabo) doivent être protégées par un disjoncteur différentiel 30 mA. La couleur des fils ne change pas, mais le câblage doit impérativement respecter la norme – sous peine de risque d'électrocution.
Circuit spécialisé (four, climatiseur)
Pour un four ou un climatiseur, vous avez souvent un câble à 4 ou 5 fils, avec deux phases (par exemple, rouge et noir) pour le triphasé. Là, le code devient plus complexe : chaque phase a une couleur distincte (rouge, marron, noir), le neutre reste bleu, et la terre vert-jaune. J'ai vu des bricoleurs brancher une phase sur le neutre – le résultat, c'est un appareil qui grille en 2 secondes. Ne faites jamais ça.
Les pièges des installations anciennes
Vous avez une maison construite avant 1970 ? Là, le code couleur devient un vrai casse-tête. À l'époque, le neutre pouvait être blanc, la terre pouvait être un simple fil nu, et la phase… n'importe quelle couleur. J'ai bossé sur une ferme rénovée en 2025 où le propriétaire avait utilisé du fil rouge pour la terre – une horreur. Heureusement, j'ai tout vérifié au multimètre avant de toucher quoi que ce soit.
Voici les différences que j'ai constatées sur le terrain :
- Avant 1960 : pas de code couleur standard – fils souvent noirs, blancs ou verts sans logique. Le fil de terre est souvent absent.
- 1960-1970 : le neutre commence à être bleu, mais la terre reste parfois un fil nu ou vert.
- 1970-1991 : le code couleur se stabilise, mais le fil de terre n'est obligatoire que sur certains circuits.
- Depuis 1991 : la norme actuelle (NF C 15-100) s'impose, avec des mises à jour régulières.
Mon conseil : si vous rénovez une maison ancienne, faites appel à un électricien pour vérifier l'installation. En 2026, avec les nouvelles exigences de la norme (comme l'obligation de détecteurs de fumée et de parafoudres), une installation vétuste peut invalider votre assurance en cas de sinistre.

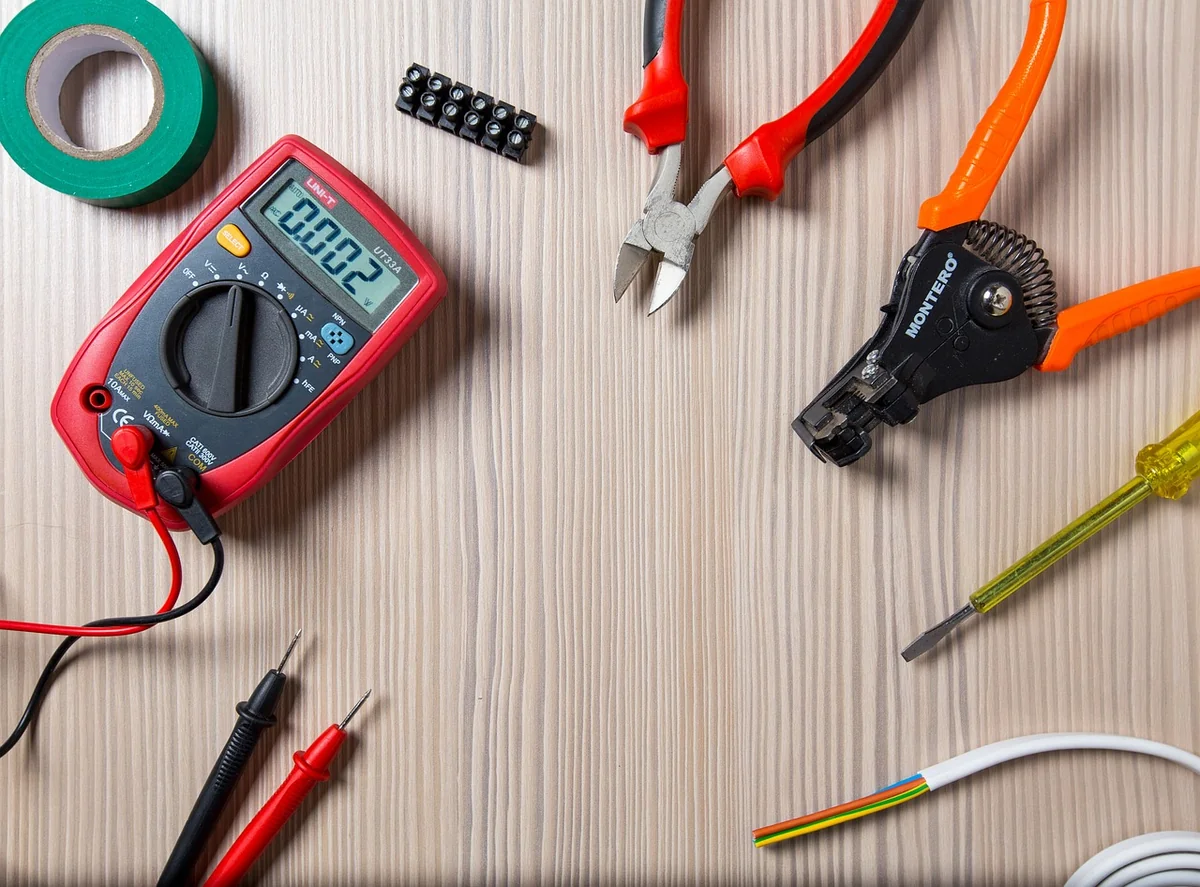

Comment vérifier la couleur d'un fil sans risque
Même avec le code couleur en tête, je ne branche jamais un fil sans l'avoir testé. Pourquoi ? Parce que les couleurs peuvent être mal interprétées, surtout si le fil est usé, sale ou si l'installation a été modifiée par un amateur. Voici ma méthode, que j'utilise depuis des années :
- Coupez le disjoncteur général – ne faites jamais confiance à un interrupteur seul.
- Utilisez un multimètre en mode tension alternative (V~) – réglez-le sur 400 V ou plus.
- Testez la phase : mettez une sonde sur le fil suspect, l'autre sur la terre. Si vous lisez 230 V, c'est la phase.
- Testez le neutre : une sonde sur le fil, l'autre sur la phase. Si vous lisez 230 V, c'est le neutre.
- Testez la terre : une sonde sur le fil, l'autre sur une terre connue (comme un radiateur métallique). Si la résistance est inférieure à 1 ohm, c'est bon.
Un outil que j'adore en 2026, c'est le testeur de tension sans contact. Il bip simplement quand il détecte un champ électrique. Pratique pour repérer une phase sans toucher le fil. Mais attention : il ne distingue pas le neutre de la terre – pour ça, le multimètre reste indispensable.
Petite anecdote : un jour, j'ai testé un fil que je pensais être le neutre (bleu) dans une installation des années 80. Le multimètre a affiché 230 V. Pourquoi ? Parce qu'un ancien propriétaire avait inversé phase et neutre sur tout le circuit. Depuis, je ne fais plus confiance aux couleurs sans vérification.
Les nouvelles couleurs pour la domotique et les énergies renouvelables
En 2026, l'électricité ne se limite plus aux circuits classiques. Avec l'essor des panneaux solaires, des batteries domestiques et de la domotique, de nouveaux fils apparaissent – et leurs couleurs ne sont pas toujours standardisées. J'ai installé un système solaire sur mon toit l'année dernière, et j'ai été surpris de voir des fils noirs pour le courant continu (DC) et des fils rouges pour le courant alternatif (AC).
Courant continu (DC) – panneaux solaires
Pour les panneaux solaires, le code couleur est différent : le fil positif est souvent rouge ou marron, le fil négatif est noir ou bleu. Mais attention : certains fabricants utilisent du bleu pour le positif. La règle d'or : lisez la documentation du fabricant. En 2026, la norme NFC 15-100 intègre désormais des recommandations pour les installations photovoltaïques, mais l'harmonisation n'est pas encore totale.
Domotique – fils de commande et bus
Pour les systèmes domotiques (comme KNX ou Zigbee), les fils de commande sont souvent violets, oranges ou gris. Mais j'ai vu des installations où le fil de bus était blanc ou jaune. Mon conseil : étiquetez chaque fil avec un marqueur permanent dès que vous le dénudez. C'est un geste simple qui vous évitera des heures de recherche.
Enfin, un mot sur les câbles multiconducteurs : dans les gaines pré-câblées (comme les câbles 5G2.5), les couleurs sont standardisées (bleu pour neutre, vert-jaune pour terre, etc.), mais vérifiez toujours le schéma fourni. J'ai déjà vu un câble où le fabricant avait inversé les couleurs par erreur – ça arrive.
Ne jouez pas avec le feu : la couleur n'est qu'un indice
Voilà, vous savez maintenant lire les couleurs des fils électriques comme un pro. Mais retenez bien ceci : le code couleur est un guide, pas une vérité absolue. Les installations anciennes, les modifications non conformes et les nouveaux systèmes (domotique, solaire) peuvent tout chambouler. En 2026, avec la complexité croissante des réseaux électriques, la prudence est votre meilleur allié.
Alors, concrètement, que faire maintenant ? Si vous devez intervenir sur une prise ou un interrupteur, commencez par vérifier chaque fil au multimètre. Si vous rénovez une maison ancienne, faites un diagnostic complet par un professionnel – c'est un investissement qui vous évitera des risques graves. Et si vous installez des équipements connectés, étiquetez tout.
Un dernier conseil : gardez toujours un schéma de votre installation à jour. Moi, je le colle à l'intérieur de la porte du tableau électrique. Ça m'a sauvé la mise plus d'une fois, notamment quand j'ai dû dépanner un ami qui avait branché son joint de carrelage (oui, il avait confondu les circuits !). Et si vous voulez en savoir plus sur la sécurité électrique, jetez un œil à notre guide sur déboucher un évier naturellement – même si ce n'est pas directement lié, la prudence est la même.
Questions fréquentes
Quelle est la couleur du fil de terre en électricité ?
Le fil de terre est toujours bicolore vert et jaune. C'est la seule couleur réservée exclusivement à la terre. Ne le confondez jamais avec un fil de phase ou de neutre.
Puis-je utiliser un fil rouge pour le neutre si je n'ai pas de bleu ?
Non, absolument pas. Le neutre doit obligatoirement être bleu clair selon la norme NF C 15-100. Utiliser une autre couleur peut induire en erreur et causer un accident grave. Si vous manquez de fil bleu, achetez-en.
Que faire si les couleurs des fils ne correspondent pas à la norme dans une vieille installation ?
Ne vous fiez pas aux couleurs. Utilisez un multimètre pour identifier chaque conducteur. Si l'installation est antérieure à 1970, faites-la vérifier par un électricien – elle peut être dangereuse.
Le fil de terre est-il obligatoire sur tous les circuits en 2026 ?
Oui, depuis 1991, la terre est obligatoire sur tous les circuits (éclairage, prises, etc.). Les seules exceptions concernent certains circuits très spécifiques (comme les luminaires en très basse tension).
Comment différencier un fil de phase d'un fil de neutre sans multimètre ?
Vous ne pouvez pas le faire en toute sécurité. Même si le neutre est bleu, il peut être sous tension dans certaines configurations. Utilisez toujours un testeur de tension sans contact ou un multimètre.
